锦州中央空调 大金中央空调施工安装及验收过程

 施工-前期准备
      一、进场勘察·专业设计·搬入作业
      1、进场勘察
      勘察房屋结构，根据业主的装潢要求确认室内外机位置，各类管道及线路走向。
      2、专业设计
      专业技术人员根据勘察结果进行负荷计算、机型选定及绘图以保证空调的负荷，为施工提供依据。
      客户确认设计方案及图纸。
      3、搬入作业
      搬入时必须轻拿轻放，保证机身和内容不受损坏。
      按照标准箭头的方向放置空调，保证排水泵不受损坏。
      按标准堆放，保证空调不会被压坏。
      二、安装选材<主要材料>
      1、冷媒配管
      应选择材质优良的铜管，且壁厚达到规定标准，不可使用达不到规定厚度的铜管。这样可能造成冷媒泄露。
      铜管两端必须有塑料盖盖住，以防止水分和杂质进入铜管内部。

      2、分歧管
      使用高质量的分歧管，以保证冷媒正确分流，使运转正常。如使用质量不良的分歧管，可能会由于分歧部焊接不良引起漏气。
      用专业的一体型保温材料，可以避免因包扎补修保温材料时产生空隙，从而防止结露而引起滴水。

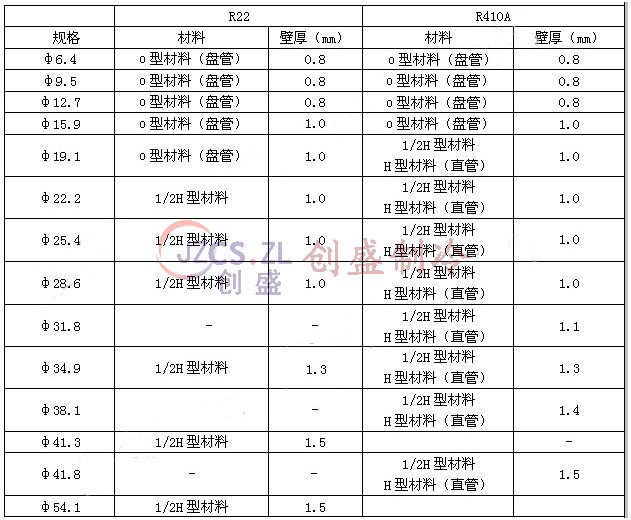

      3、普通中央空调冷媒配管对照表


     4、排水管
      若不按照室内机出水管的尺寸选择冷凝管，可以将管径变细，会导致冷凝水排水不畅。
      选用PVC材质的排/给水配管，如选用非PVC材质的管线，则易脆化导致漏水。

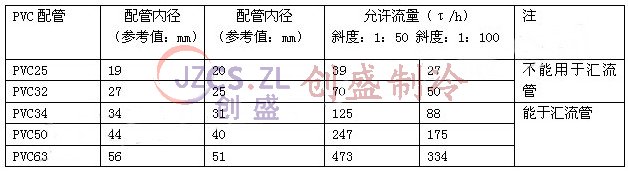

      水平管道直径与允许冷凝水排量的关系


      主管道坡度小，达不到国家标准要求*1，会导致冷凝水排水不畅。


      三、安装选材<辅助材料>
      1、保温材料
      如使用过薄的保温棉伪劣产品会达不到保温效果，导致保温材料表面产生结露。
      风管如果不加保温材料，会导致风管表面结露，产生不必要的能耗。

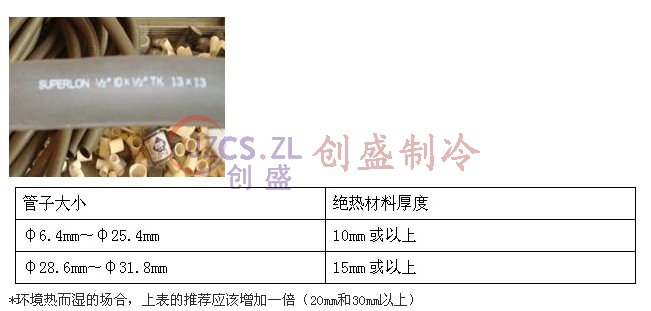

      保温材料的厚度应按管子大小决定。

      2、遥控器配线（信号线）、室内外机电源线
      根据配线尺寸规定选用信号线，否则容易造成信号不畅。
      应根据设备的工作电流选择截面合适的电源线，如线径太细会造成电源线过热导致源线烧坏。
      信号线应选用双芯屏蔽线（针对去的CCC认证的产品）。


      3、吊装材料
      安装吊钩时的材料用卡箍、膨胀螺丝、PVC管箍、φ10mm的全螺纹吊杆等制定材料。
      如用铁丝、电线等中装管道，会导致保温材料过分挤压使保温性能下降，导致结露现象。
      4、风管材料
      安装吊钩时的材料用卡箍、膨胀螺丝、PVC管箍、φ10mm的全螺纹吊杆等制定材料。
      如用铁丝、电线等中装管道，会导致保温材料过分挤压使保温性能下降，导致结露现象。

      施工-安装工程
      一、内外墙打孔
      1、外墙打孔
      打孔之前必须征得物业同意方可进行，避免破坏外墙体结构。
      为防止雨水倒灌，墙孔角度应保证对外向下倾斜。开孔时应使用钻孔机，尽可能确保切割孔洞平滑整齐。
      孔洞内外都应使用管套，以防止冷媒的保温材料被孔洞内的毛边撕开，并且影响室内美观。
      2、内墙打孔
      由于一般梁的钢筋结构在其周围，所以室内打孔穿梁时请尽量在梁的中间打通。
      打孔之前必须征得物业同意方可进行。
      二、吊装室内机
      1、室内机定位
      若采用红外线定位仪能保证室内机安装效率高、更稳定。
      根据原设计图纸及现场情况调整实际安装位置。如下图安装时需避免。
      2、固定
      定位完成后，将室内机用φ10mm的全螺纹吊杆固定在天花板上，保证内机吊装工作的展开。
      3、双重螺母强化固定
       运行过程中产生松动，引起噪音。


      4、水平吊装
      室内机必须确保水平安装，以减小运转噪音，保证空调运转效果。请不要紧贴天花板安装，这样会引起共振，导致噪音增大。
      室内机安装时应注意在两侧预留足够的空间，便于检修。

      5、室内机保护
      室内机吊装后应用塑料膜等材料将室内机包扎起来，以防止室内装潢时尘埃及气味侵入室内机内部，导致首次使用时大量灰尘和异味吹出而影响健康，同时灰尘堆积在室内机的热交换翅片上会影响热效果，导致运行效率下降。


      三、冷媒配管工程、排水管工程、信号线工程、电源线工程
      1、冷媒配管工程<冷媒配管加工>
      若使用锯子或切割机切割铜管会导致切口不整齐，喇叭口修整相当困难，易导致冷媒泄露，同时产生的铜屑会造成空调的堵塞期甚至会损坏空调。所以，切割冷媒配管时必须使用专业工具--铜管割刀。
       除毛刺也相当重要，如不去毛刺可能导致喇叭口边缘出现折叠边，使气密性不佳，引起冷媒泄露，同样过多的去处毛刺，会导致冷媒泄露。
      根据不同的管径尺寸，扩口太大或太小都容易是气密性能不佳，导致冷媒的泄露。
      为了保证冷媒管内部的清洁度，必须对开口处做及时的密封包扎，防止水分及杂质进入空调系统，这样可以避免膨胀阀、毛细管的堵塞，压缩机的磨损引起故障。
      2、冷媒配管工程<胀管工作>
      相同管径的铜管焊接时，应进行胀管，而不能扩口。胀管的质量将直接影响到焊接的质量。
      3、冷媒配管工程<焊接>
      为避免产生氧化物，焊接时必须做氮气置换，钎焊不能立刻用冷水进行冲灌冷却，必须让其自然冷却，以免因铜管连接处的膨胀系数不同而产生裂缝，导致冷媒泄露。
      4、冷媒配管工程<保温材料包扎>
      用装饰带对冷媒管进行包扎时注意在保温材料结合处不能留出缝隙。此外，为了防止雨水渗入，且保证包扎在冷媒配管上装饰不易黏结灰尘，应自下而上进行包扎。
      5、冷媒配管工程<冷媒管固定>
      冷媒管相邻两个支撑点之间的距离小于1.5米，如冷媒管间隔太长，回导致冷媒管下垂，增加冷媒流动阻力，使空调性能下降，噪音增大。
      应保证支撑部分牢固，避免在运行过程中振动，下垂脱落，并影响空调的效果。
      6、排水管工程<排水管施工>
      排水管应保持至少1/100的坡度，可能会导致排水不畅，冷凝水无法及时排放，甚至从室内机积水盘溢出，破坏装潢。
      排水管相邻的两个支撑点的距离小于等于1米，并保证支撑部分足够牢固，避免产生气袋，导致排水不畅。
      水平排水管必须避免对冲现象，以免出现倒坡和排水不畅。
      7、排水管工程<配管连接>
      须进行单机排水连接，确保排水顺利。
      必须进行排水管漏水实验，检测排水管有无泄漏。
      保温材料的连接部分必须适当重叠，冷凝水管通过锁紧卡箍与室内机稳固连接。保证保温严密，无结露产生。
      排水管最高点应设通气孔，以保证冷凝水顺利排出；透气孔必须朝下，避免灰尘等杂物落入阻塞。
      8、排水管工程<冷凝水的排放>
      确认排水管的末端出水口位置，注意不直接接入污水管。直接接入污水排水管会使水管内臭气进入室内机，导致室内空气品质下降。同时污水管堵塞会导致污水倒流进入室内机，甚至从室内机溢出，破坏装潢。
      冷凝水排水管末端禁止同污水管相连。
      9、信号线工程<连接方式>
      信号线要用Y型接线端子与室外机接线盘连接，确保信号稳定传输。
      信号线需用PVC线管和塑料软管结合进行保护。
      信号屏蔽线两端要接地，这样可以屏蔽外界和信号之间的电子干扰。
      10、电源线工程<连接方式>
      电源线要用O型接线端子与室外机接线盘连接，确保电源线连接稳定，避免接触不良。
      四、安装室外机·充氮保压·真空干燥
      1、室外机摆放位置
      安装室外机首先要留出足够的检修空间，并保证室外机周围气流畅通，散热条件良好。避免因散热不良导致设备不能正常进行。

      2、室外机的固定
      在机座底部应铺防震橡胶垫，以防止震动，减少噪音。
      必须注意空调室外机下的制热化霜水的排放，避免化霜滴至楼下，造成邻里纠纷。
      3、充氮保压
      为了保证系统的正常运行，应在内外机连接完毕后，进行充氮保压。充氮保压是用于确认配管系统内无泄漏的检查作业，以及时发现冷媒管泄漏点，及时修复。
      新冷媒R410A产品的保压压力比R22产品的保压压力大。
      4、真空干燥
      在填真空剂前要对整个系统进行抽真空，以出去空气和水分，保证系统干燥。真空干燥必须使用真空泵，并且保证充分的时间，这样可以避免水分及空气残留在管道内导致系统无法正常运行。
      步骤一：抽空冷媒管内气体。使真空度达到-775mmHgn一下。
      步骤二：在此基础上继续抽吸1小时，将冷媒配管内可能有水蒸气抽出。
      五、充氮冷媒·冷媒泄露检查·连接电源
      1、填充冷媒
      采用冷媒填充计量器进行冷媒填充，确保合理的冷媒充填量。

      2、冷媒泄露检查
      室外机安装完毕，必须进行室外机、室内机冷媒是否泄露，只有确认一切正常，才可以继续进行充氮保压、抽真空、充填冷媒等工作。


      3、连接电源
      为避免冷媒配管在高温时损坏电源线的绝缘层，电源线不可紧靠媒管铺设，为避免控制信号受干扰，电源线与信号线之间一般应保持50mm以上的距离。
       电源线应采用连接端子与连接栓连接。

      施工-验收调试
      一、安装面板·试运转
      1、安装面板<出回风格栅、检修口>
      出风口前方不要有遮挡物及热源，否则会导致气流分布不均及热源结晶。
      出风格栅：推荐使用ABS材料，若使用铝合金材料可能会有结露现象产生。
      回风格栅：格栅面积不要太小导致回风量不够，影响空调使用效果。
      每台室内机的配管侧必须留有检修口，便于空调检修。
      2、试运转<测量出风风速>
      确认风速是否正常范围内，避免在使用过程中风速过大引起噪音并影响舒适性。
      3、试运转<测量电压>
      确认电压及频率是否在正常范围内，电压过高或过低都会导致空调的故障。
      二、试过转·交付"竣工报告"
      通过照片、图纸和说明文字详细记录一下安装过程，使用户全面了解安装细节，确保安装质量。
 客户确认签字。
